Đồng hồ áp suất và cảm biến áp suất: Làm thế nào để lựa chọn chính xác

14:57 04/12/2025

Trong các ứng dụng công nghiệp và thương mại, việc giám sát áp suất chính xác là yếu tố thiết yếu để đảm bảo độ an toàn, hiệu quả và độ tin cậy của quy trình. Hai công cụ cơ bản được sử dụng cho mục đích này là đồng hồ đo áp suất (pressure gauges) và các thiết bị cảm biến áp suất, bao gồm công tắc áp suất (pressure switches) và bộ chuyển đổi áp suất (pressure transducers)

Việc lựa chọn thiết bị phù hợp phụ thuộc vào nhu cầu giám sát cơ bản, ngân sách, yêu cầu về điều khiển tự động, độ chính xác cao và khả năng tích hợp với hệ thống điều khiển kỹ thuật số

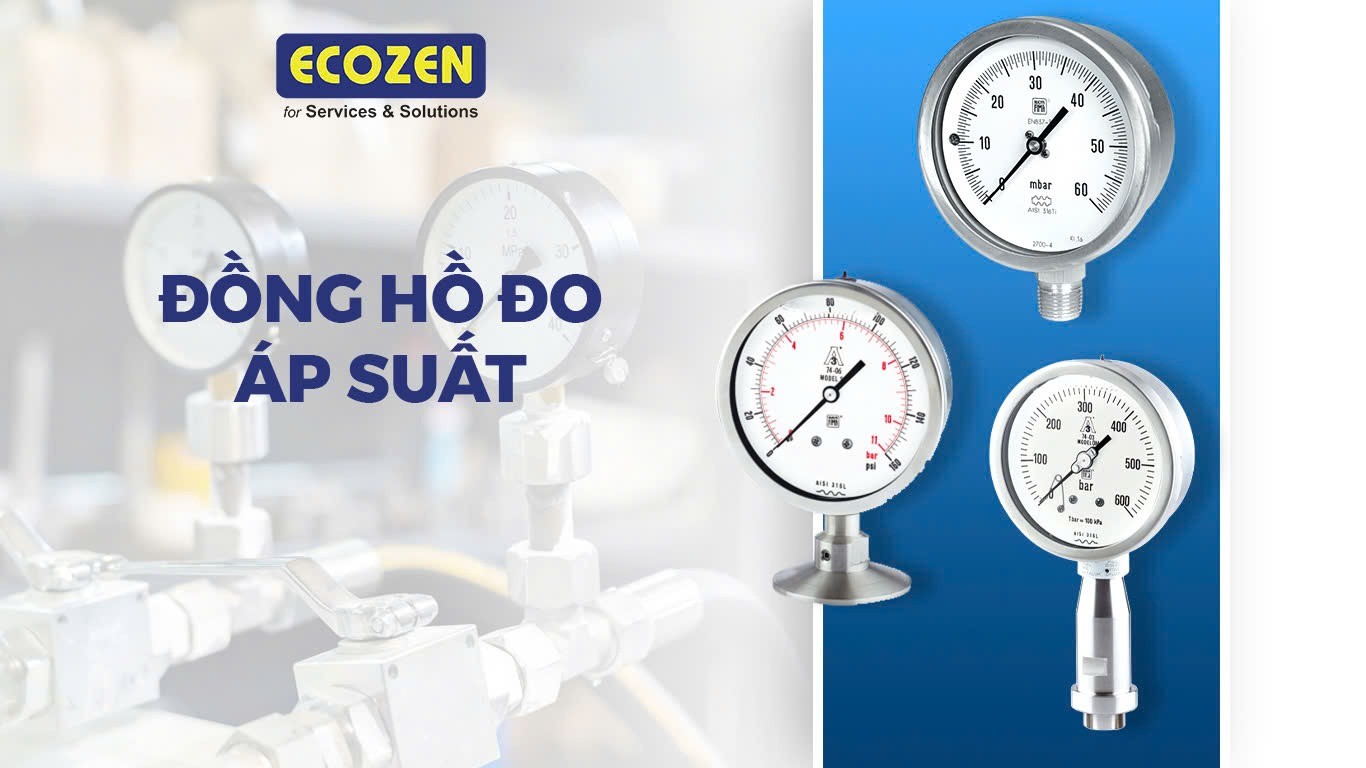

1. Đồng hồ đo áp suất

Đồng hồ đo áp suất là một công cụ được sử dụng để đo lường và hiển thị áp suất của chất lỏng hoặc khí trong một hệ thống.

Chức năng và Cơ chế hoạt động:

• Chức năng chính của đồng hồ đo áp suất là cung cấp khả năng hiển thị trực quan về mức áp suất. Điều này cho phép người vận hành quan sát trực tiếp mức áp suất theo thời gian thực và thực hiện các điều chỉnh cần thiết để duy trì điều kiện vận hành tối ưu.

• Đồng hồ đo áp suất hoạt động bằng cách chuyển đổi áp suất chất lỏng thành chuyển động cơ học. Loại phổ biến nhất là đồng hồ ống Bourdon, sử dụng một ống cong thẳng ra khi áp suất tăng lên, làm dịch chuyển kim trên mặt đồng hồ để chỉ ra mức áp suất.

• Các loại đồng hồ đo áp suất kỹ thuật số sử dụng cảm biến và màn hình điện tử để cung cấp các chỉ số đọc chính xác.

Các ứng dụng quan trọng:

• Giám sát thời gian thực: Cung cấp các chỉ số đọc áp suất liên tục, cho phép người vận hành quan sát và điều chỉnh.

• Chẩn đoán Hệ thống: Giúp xác định các sự cố như rò rỉ, tắc nghẽn hoặc trục trặc thiết bị thông qua việc theo dõi các chỉ số áp suất. Khả năng chẩn đoán này rất quan trọng đối với bảo trì phòng ngừa.

• Kiểm soát Chất lượng: Đảm bảo rằng các quy trình sản xuất (như đúc, ép đùn, và phản ứng hóa học) diễn ra dưới điều kiện áp suất được kiểm soát chính xác, điều này rất quan trọng đối với chất lượng sản phẩm

Cảm biến áp suất

Cảm biến áp suất là một thuật ngữ rộng, bao gồm Công tắc áp suất (chức năng điều khiển tự động) và Bộ chuyển đổi áp suất (chức năng đo lường chính xác và liên tục).

1. Công tắc áp suất (Pressure Switch)

Công tắc áp suất là thiết bị giám sát mức áp suất và kích hoạt tín hiệu điện khi đạt đến một ngưỡng áp suất được xác định trước. Chức năng chính là cung cấp khả năng điều khiển tự động và an toàn trong hệ thống bằng cách giữ mức áp suất trong giới hạn đã đặt.

• Cơ chế hoạt động: Khi áp suất vượt quá hoặc giảm xuống dưới một điểm đặt, công tắc sẽ kích hoạt hoặc ngắt một mạch điện. Hành động này có thể điều khiển máy bơm, máy nén khí hoặc các thiết bị khác, đảm bảo áp suất duy trì trong giới hạn an toàn.

• Ứng dụng:

◦ Hệ thống An toàn: Tự động tắt thiết bị nếu áp suất vượt quá mức an toàn, ngăn ngừa tai nạn và hư hỏng thiết bị.

◦ Tự động hóa và Điều khiển: Giúp duy trì điều kiện vận hành tối ưu bằng cách kiểm soát các chức năng khởi động và dừng của máy bơm và máy nén khí.

◦ Giám sát Quy trình: Đảm bảo mức áp suất ổn định trong các quy trình như xử lý chất lỏng, hệ thống HVAC và hệ thống khí nén.

2. Bộ chuyển đổi áp suất (Pressure Transducer)

Bộ chuyển đổi áp suất chuyển đổi áp suất thành tín hiệu điện. Thiết bị này cung cấp các phép đo áp suất liên tục và chính xác mà thiết bị điều khiển, thu thập dữ liệu và giám sát có thể sử dụng.

• Cơ chế hoạt động: Bộ chuyển đổi áp suất có bộ phận nhạy áp (như màng ngăn hoặc tinh thể áp điện) và bộ phận điện tử để chuyển đổi chuyển động cơ học thành tín hiệu điện. Tín hiệu đầu ra thường là điện áp, dòng điện, hoặc tín hiệu kỹ thuật số, tỷ lệ thuận với áp suất đo được.

• Ứng dụng: Tự động hóa công nghiệp, hàng không vũ trụ, y tế. Chúng cho phép tích hợp liền mạch với các hệ thống điều khiển kỹ thuật số

Bảng so sánh về đồng hồ áp suất và cảm biến áp suất

Bảng dưới đây so sánh các tiêu chí chính giữa Đồng hồ đo áp suất, Công tắc áp suất và Bộ chuyển đổi áp suất.

Tiêu chí	Đồng hồ đo áp suất (Pressure Gauges)	Công tắc áp suất (Pressure Switches)	Bộ chuyển đổi áp suất (Pressure Transducers)
Chức năng	Đo lường áp suất bằng hình ảnh trực quan	Điều khiển tự động dựa trên mức áp suất	Chuyển đổi áp suất thành tín hiệu điện
Loại phép đo	Thời gian thực, trực quan	Kích hoạt/ngắt kích hoạt dựa trên ngưỡng	Liên tục, chính xác
Đầu ra	Mặt đồng hồ hoặc chỉ số kỹ thuật số	Tiếp điểm điện (mở/đóng)	Tín hiệu điện áp, dòng điện hoặc kỹ thuật số
Nguồn điện yêu cầu	Không (analog); pin hoặc nguồn ngoài (digital)	Không (cơ học); nguồn ngoài (điện tử)	Yêu cầu nguồn điện ngoài
Độ chính xác	Trung bình (analog); cao hơn (digital)	Trung bình (cơ học); cao hơn (điện tử)	Cao
Tích hợp	Hoạt động độc lập	Hoạt động độc lập hoặc tích hợp cơ bản	Tích hợp liền mạch với hệ thống điều khiển
Tiêu chí lựa chọn	Nhu cầu giám sát cơ bản, hạn chế ngân sách	Cần kiểm soát tự động và an toàn	Độ chính xác cao, tích hợp với hệ thống kỹ thuật số

Lợi ích của hệ thống giám sát áp suất tích hợp

Độ chính xác cao hơn: Kết hợp nhiều thiết bị giảm sai số và tăng độ tin cậy.
An toàn vượt trội: Tự động bảo vệ khi quá áp/thiếu áp.
Hiệu quả vận hành: Giám sát liên tục, tối ưu hiệu suất và giảm downtime.
Tuân thủ tiêu chuẩn: Hỗ trợ đáp ứng yêu cầu kỹ thuật và pháp lý.
Dữ liệu thời gian thực: Cảm biến giúp kết nối SCADA/DCS phục vụ phân tích và tối ưu quy trình.
Bảo trì phòng ngừa: Kết hợp với nhau, chúng cho phép các chiến lược bảo trì chủ động giúp giảm thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị.

Việc tích hợp đồng hồ đo áp suất, công tắc và bộ chuyển đổi có thể cải thiện đáng kể độ chính xác, độ an toàn và hiệu quả của hệ thống giám sát áp suất.
